Integración numérica

La integración numerica es una herramienta muy importante en la computación cientifica, esta l podemos dividir en dos grandes grupos

Integración de Newton Cotes.
Integración de cuadraturas.

En la primera usamos la aproximación usando interpolación de polinomios, en la segunda usamos proyección de los polinomios. Vamos ver algunos ejemplos y algoritmos para cada uno de los casos.

integración de Newtos cotes

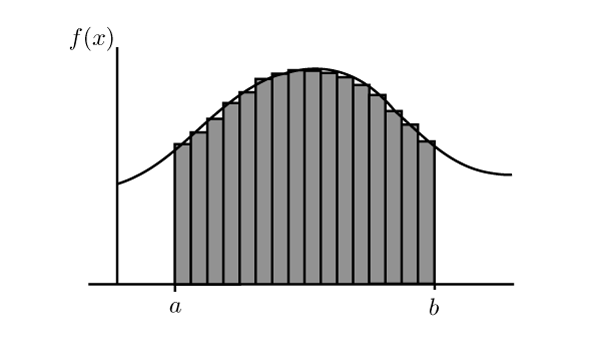

En el pasado uno de los primeros métodos para aproximar el área de una curva se usaba el método de Exhausción, que posteriormente se transformo en las sumas de Riemman, este método consiste en aproximar el área de una curva usando rectángulos, como se muestra en la siguiente figura.

Este tal vez fue el primer método numérico para aproximar integrales numéricas. En este punto nos surge diferentes preguntas, ¿qué tan buena son esas aproximaciones?, ¿se puede mejorar?, ¿cual es el error asociado a la aproximación? ¿Cómo lo cálculo?

Para poder responder cada una de estas preguntas, vamos a aproximar la integrar en un simple intervalo \([a,b]\) usando diferentes aproximaciones,

La regla del trapecio

Suponemos que tenemos un función continua en un intervalo \([a,b]\), vamos a aproximar este función usando los polinomios de Lagrange, como se muestra en la figura

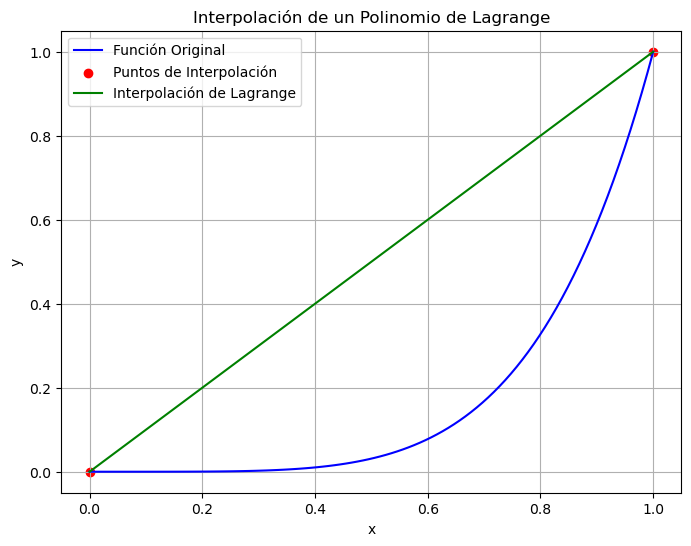

import numpy as np
import matplotlib.pyplot as plt

# Define la función original que deseas interpolar
def original_function(x):
    return x**5  # Ejemplo: Función seno

# Puntos de interpolación

x_points = np.array([0, 1])
y_points = original_function(x_points)

# Puntos en el dominio para trazar la función original
x_values = np.linspace(0, x_points[-1], 100)
y_values = original_function(x_values)

# Polinomio de Lagrange
def lagrange_interpolation(x, x_points, y_points):
    n = len(x_points)
    result = 0
    for j in range(n):
        term = y_points[j]
        for i in range(n):
            if i != j:
                term *= (x - x_points[i]) / (x_points[j] - x_points[i])
        result += term
    return result

# Valores interpolados utilizando el polinomio de Lagrange
y_interpolated = lagrange_interpolation(x_values, x_points, y_points)

# Gráfica de la función original y la interpolación de Lagrange
plt.figure(figsize=(8, 6))
plt.plot(x_values, y_values, label="Función Original", color='blue')
plt.scatter(x_points, y_points, label="Puntos de Interpolación", color='red')
plt.plot(x_values, y_interpolated, label="Interpolación de Lagrange", color='green')
plt.xlabel("x")
plt.ylabel("y")
plt.legend()
plt.title("Interpolación de un Polinomio de Lagrange")
plt.grid(True)
plt.show()

De esta forma, podemos aproximar la función

\[f(x)\approx\frac{x-x_1}{x_0-x_1}+E(x),\] donde \(E(x)\) representa el error asociado a la aproximación. De esta forma al integrar sobre el intervalo \([x_0,x_1]\) tenemos

\[\begin{align}\int_{x_0}^{x_1}f(x)\ dx&\approx\int_{x_0}^{x_1}\frac{x-x_0}{x_1-x_0}y_1+\frac{x-x_1}{x_0-x_1}y_0dx+\int_{x_0}^{x_1}E(x)dx\\ &=\frac{1}{x_1-x_0}\Big(y_1\int_{x_0}^{x_1}(x-x_0)dx-y_0\int_{x_0}^{x_1}(x-x_0+x_0-x_1)dx\Big)+\int_{x_0}^{x_1}E(x)dx\end{align},\]

haciendo \(u=x-x_0\) in la primera integral, tenemos \[\begin{align}\int_{x_0}^{x_1}f(x)\ dx&=\frac{1}{\Delta x}\Big(y_1\int_{0}^{\Delta x}(u)dx-y_0\int_{0}^{\Delta x}(u-\Delta x)dx\Big)+\int_{x_0}^{x_1}E(x)dx\\ &=\frac{1}{\Delta x}\Big(\frac{\Delta^2 x}{2}y_1-\Big(\frac{\Delta^2x}{2}+\Delta^2 x\Big)y_0\Big)+\int_{x_0}^{x_1}E(x)dx\\ &=\frac{\Delta x}{2}\Big(y_0+y_1\Big)+\int_{x_0}^{x_1}E(x)dx \end{align},\]

Código

import numpy as np

def f(x):
    # Define the function you want to integrate here
    return x**5  # Example: x^2

def trapezoidal_rule_numpy(f, a, b, n):
    h = (b - a) / n
    x = np.linspace(a, b, n + 1)
    y = f(x)

    integral = h * (y[0] / 2 + np.sum(y[1:n]) + y[n] / 2)
    return integral

a = 0  # Lower bound of integration
b = 2  # Upper bound of integration
n = 9  # Number of subintervals

result = trapezoidal_rule_numpy(f, a, b, n)
print("Approximate integral:", result)

Approximate integral: 10.995071889447743

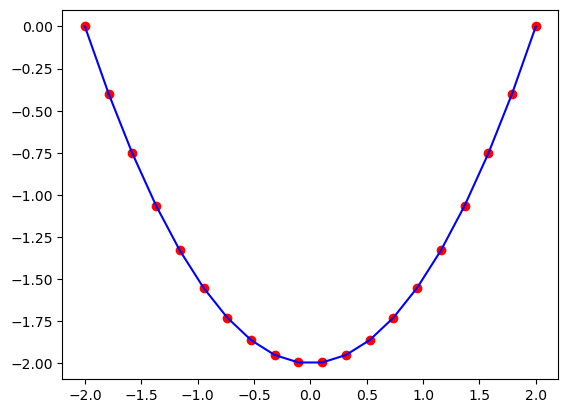

Trapecio, librería scipy

from scipy import integrate
import numpy as np
import matplotlib.pyplot as plt
x = np.linspace(-2, 2, num=20)
y = x
print(integrate.trapezoid(y,x))

y_int = integrate.cumulative_trapezoid(y, x, initial=0)
plt.plot(x, y_int, 'ro', x, y[0] + 0.5 * x**2, 'b-')
plt.show()

-5.551115123125783e-17

Note, toda función se puede aproximar

la función

\[f(x)\approx P_n+E(x)\] donde el \(P_n(x)\) es el polinomio de Lagrange de grado \(n\) que interpola un conjunto de \(n+1\) puntos \((x_0, y_0), (x_1, y_1), \ldots, (x_n, y_n)\) en el dominio \(x\) y codominio \(y\) está dado por: \[ P_n(x) = \sum_{k=0}^n y_k \cdot L_k(x). \] Con \(L_k(x)\) es el término de Lagrange correspondiente a \(x_k\), y se define como: \[ L_k(x) = \prod_{i=0, i\neq k}^n \frac{x - x_i}{x_k - x_i} \]

El error de interpolación \(E(x)\) al utilizar un polinomio de Lagrange de grado \(n\) para aproximar una función \(f(x)\) en el punto \(x\) está dado por: \[ E(x) = \frac{f^{(n+1)}(c)}{(n+1)!} \cdot \omega(x) \] Donde: - \(f^{(n+1)}(c)\) es la \((n+1)\)-ésima derivada de \(f(x)\) en algún punto \(c\) dentro del intervalo de interpolación. - \(\omega(x) = (x - x_0)(x - x_1) \cdots (x - x_n)\) se conoce como el “producto ponderado” y está relacionado con la diferencia finita.

De esta forma tenemos que

\[\begin{align}\int_{x_0}^{x_n}f(x)\ dx&\approx \int_{x_0}^{x_n} P_n\ dx+\int_{x_0}^{x_n}E(x)\ dx\\ &\approx \int_{x_0}^{x_n}\sum_{k=0}^n y_k \cdot L_k(x)+\int_{x_0}^{x_n}E(x)\ dx\\ &\approx \sum_{k=0}^ny_k\int_{x_0}^{x_n} L_k(x)+\int_{x_0}^{x_n}E(x)\ dx\end{align}\]

Note que

\[w_k=\int_{x_0}^{x_n} L_k(x)\ dx\]

se puede calcular directamente, entonces:

\[\int_{x_0}^{x_n}f(x)\ dx\approx \sum_{k=0}^ny_kw_k\]

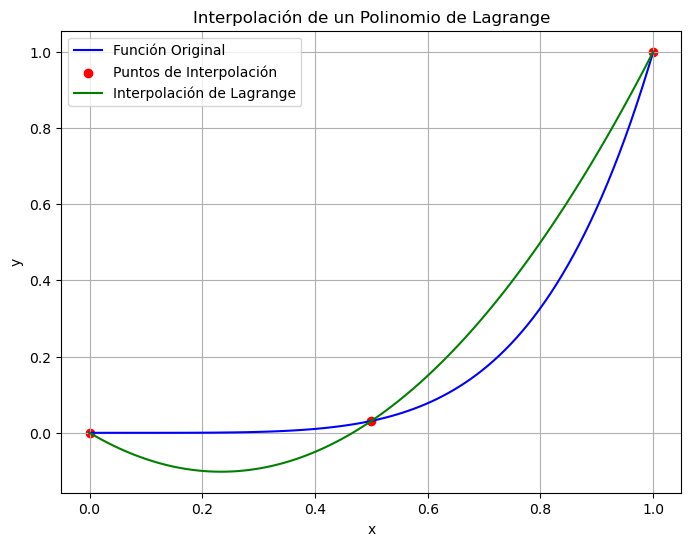

import numpy as np
import matplotlib.pyplot as plt

# Define la función original que deseas interpolar
def original_function(x):
    return x**5  # Ejemplo: Función seno

# Puntos de interpolación

x_points = np.array([0, 0.5,1])
y_points = original_function(x_points)

# Puntos en el dominio para trazar la función original
x_values = np.linspace(0, x_points[-1], 100)
y_values = original_function(x_values)

# Polinomio de Lagrange
def lagrange_interpolation(x, x_points, y_points):
    n = len(x_points)
    result = 0
    for j in range(n):
        term = y_points[j]
        for i in range(n):
            if i != j:
                term *= (x - x_points[i]) / (x_points[j] - x_points[i])
        result += term
    return result

# Valores interpolados utilizando el polinomio de Lagrange
y_interpolated = lagrange_interpolation(x_values, x_points, y_points)

# Gráfica de la función original y la interpolación de Lagrange
plt.figure(figsize=(8, 6))
plt.plot(x_values, y_values, label="Función Original", color='blue')
plt.scatter(x_points, y_points, label="Puntos de Interpolación", color='red')
plt.plot(x_values, y_interpolated, label="Interpolación de Lagrange", color='green')
plt.xlabel("x")
plt.ylabel("y")
plt.legend()
plt.title("Interpolación de un Polinomio de Lagrange")
plt.grid(True)
plt.show()

Regla de Simpsons

\(1/3\)

Haciendo la interpolación de un polinomio de segundo orden el intervalo \([x_0,x_2]\), usando el procedimiento anterior obtenemos la formula

\[\int_{x_0}^{x_2}f(x)\ dx\approx \frac{\Delta x}{3}\Big(f(x_0)+4f(x_1)+f(x_2)\Big).\] Con error

\[ E_f=-\frac{\Delta^5 x}{90}f^{(4)}(\xi),\]

de esta forma \[|E_f|\leq \frac{\Delta^5 x}{90}max_{a\leq\xi\leq b}|f^{(4)}(\xi)|.\]

Regla de Simpson \(1/3\) compuesta

En el caso de un intervalo \([a,b]\), haciendo una partición equidistante

\[\int_a^bf(x)\ dx\approx\frac{\Delta x}{3}\Big(f(x_0)+\sum_{k=1}^{\frac{n}{2}-1}f(x_{2k})+4\sum_{k=1}^{\frac{n}{2}}f(x_{2k-1})+f(x_n)\Big)\]

con error

\[(b-a)\frac{\Delta^4 x}{180}max_{a\leq\xi\leq b}|f^{(4)}(\xi)|.\]

Código

import numpy as np

def f(x):
    # Define the function you want to integrate here
    return x**5  # Example: x^2

def simpsons_rule_numpy(f, a, b, n):
    if n % 2 != 0:
        raise ValueError("Number of subintervals (n) must be even for Simpson's Rule.")

    h = (b - a) / n
    x = np.linspace(a, b, n + 1)
    y = f(x)

    integral = h / 3 * (y[0] + 4 * np.sum(y[1:n:2]) + 2 * np.sum(y[2:n-1:2]) + y[-1])
    return integral

a = 0  # Lower bound of integration
b = 2  # Upper bound of integration
n = 10  # Number of subintervals (should be even)

result = simpsons_rule_numpy(f, a, b, n)
print("Approximate integral:", result)

Approximate integral: 10.668800000000003

\(3/8\)

Haciendo la interpolación de un polinomio de segundo orden el intervalo \([x_0,x_3]\), usando el procedimiento anterior obtenemos la formula

\[\int_{x_0}^{x_3}f(x)\ dx\approx \frac{3\Delta x}{8}\Big(f(x_0)+3f(x_1)+3f(x_2)+f(x_3)\Big).\] Con error

\[ E_f=-\frac{3\Delta^5 x}{80}f^{(4)}(\xi),\]

de esta forma \[|E_f|\leq \frac{3\Delta^5 x}{80}max_{a\leq\xi\leq b}|f^{(4)}(\xi)|.\]

Regla de Simpson \(1/3\) compuesta

En el caso de un intervalo \([a,b]\), haciendo una partición equidistante

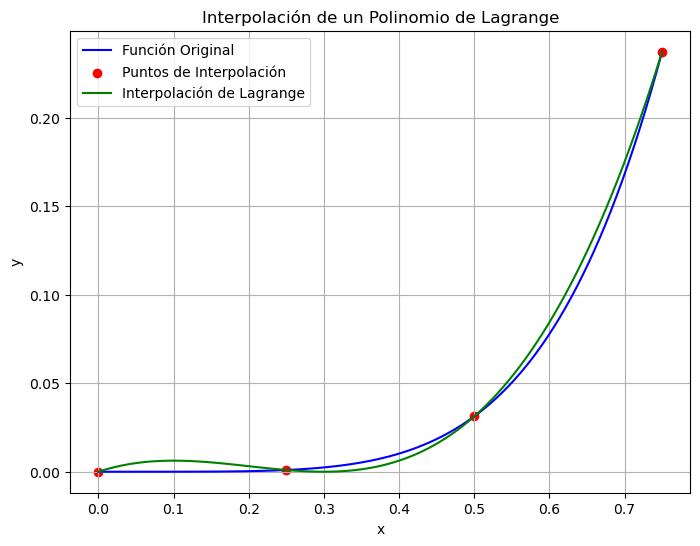

import numpy as np
import matplotlib.pyplot as plt

# Define la función original que deseas interpolar
def original_function(x):
    return x**5  # Ejemplo: Función seno

# Puntos de interpolación

x_points = np.array([0, 0.25,0.5,0.75])
y_points = original_function(x_points)

# Puntos en el dominio para trazar la función original
x_values = np.linspace(0, x_points[-1], 100)
y_values = original_function(x_values)

# Polinomio de Lagrange
def lagrange_interpolation(x, x_points, y_points):
    n = len(x_points)
    result = 0
    for j in range(n):
        term = y_points[j]
        for i in range(n):
            if i != j:
                term *= (x - x_points[i]) / (x_points[j] - x_points[i])
        result += term
    return result

# Valores interpolados utilizando el polinomio de Lagrange
y_interpolated = lagrange_interpolation(x_values, x_points, y_points)

# Gráfica de la función original y la interpolación de Lagrange
plt.figure(figsize=(8, 6))
plt.plot(x_values, y_values, label="Función Original", color='blue')
plt.scatter(x_points, y_points, label="Puntos de Interpolación", color='red')
plt.plot(x_values, y_interpolated, label="Interpolación de Lagrange", color='green')
plt.xlabel("x")
plt.ylabel("y")
plt.legend()
plt.title("Interpolación de un Polinomio de Lagrange")
plt.grid(True)
plt.show()

\[\int_a^bf(x)\ dx\approx\frac{3\Delta x}{8}\Big(f(x_0)+3\sum_{k=0}^{\frac{n}{3}-1}f(x_{3k+1})+3\sum_{k=0}^{\frac{n}{3}-1}f(x_{3k+2})+3\sum_{k=0}^{\frac{n}{3}-2}f(x_{3k+3})+f(x_n)\Big)\]

con error

\[|E_f|\leq(b-a)\frac{\Delta^4 x}{80}max_{a\leq\xi\leq b}|f^{(4)}(\xi)|.\]

import numpy as np

def f(x):
    # Define la función que deseas integrar aquí
    return x**5  # Ejemplo: x^2

def simpsons_3_8_rule_numpy(f, a, b, n):
    if n % 3 != 0:
        raise ValueError("El número de subintervalos (n) debe ser múltiplo de 3 para la regla de Simpson 3/8.")

    h = (b - a) / n
    x = np.linspace(a, b, n + 1)
    y = f(x)

    integral = (3 * h / 8) * (y[0] + 3 * np.sum(y[1:n-2:3]) + 3 * np.sum(y[2:n-1:3]) + 2 * np.sum(y[3:n-3:3]) + y[n])
    return integral

a = 0  # Límite inferior de integración
b = 2  # Límite superior de integración
n = 9  # Número de subintervalos (múltiplo de 3)

result = simpsons_3_8_rule_numpy(f, a, b, n)
print("Integral aproximada:", result)

Usando Scipy

from scipy import integrate
import numpy as np
x = np.arange(0, 10)
y = np.arange(0, 10)
integrate.simpson(y, x)

Cuadratura de Gauus

Polinomios de Legendre

La primera traslación de los polinomios de Legendre es:

grado	Polinomio
0	1
1	\(2x-1\)
2	\(6x^26x+1\)
3	\(20x^3-30x^2+12x-1\)

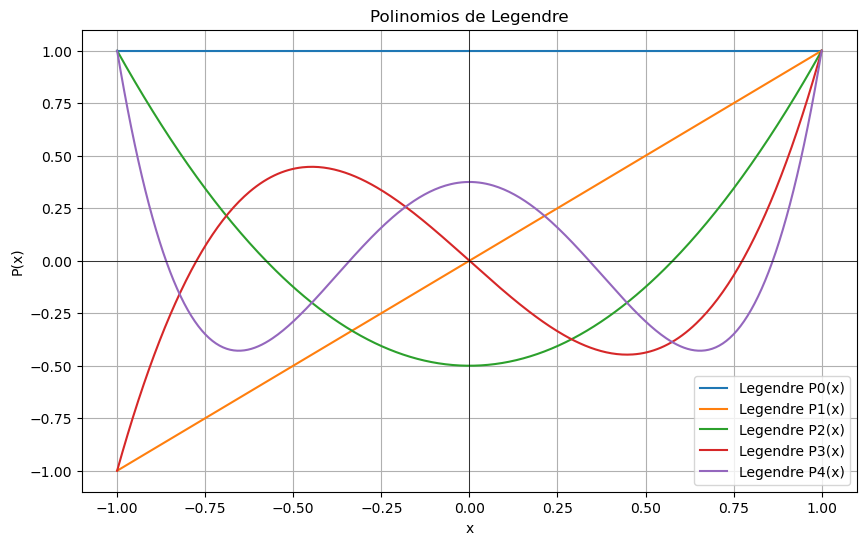

import numpy as np
import matplotlib.pyplot as plt

def legendre_polynomial(n, x):
    if n == 0:
        return 1
    elif n == 1:
        return x
    else:
        P0 = 1
        P1 = x
        for k in range(2, n + 1):
            Pn = ((2 * k - 1) * x * P1 - (k - 1) * P0) / k
            P0 = P1
            P1 = Pn
        return Pn

x = np.linspace(-1, 1, 400)
plt.figure(figsize=(10, 6))

for n in range(5):
    y = [legendre_polynomial(n, xi) for xi in x]
    plt.plot(x, y, label=f'Legendre P{n}(x)')

plt.title("Polinomios de Legendre")
plt.xlabel("x")
plt.ylabel("P(x)")
plt.grid(True)
plt.axhline(0, color='black', lw=0.5)
plt.axvline(0, color='black', lw=0.5)
plt.legend()
plt.show()

Note que de esta forma podemos interpolar una función en el intervalo \([-1,1]\) como la siguiente forma

\[f(x) \approx \sum_{k=1}^Nf(x_k)p(x_k)\]

Donde \(p_k\) es un polinomios de legendre

polinomio

Algunas ventajas de La integración con polinomios de Legendre, a menudo utilizada en conjunción con la fórmula de cuadratura de Gauss-Legendre, tiene varias ventajas:

Alta precisión: La cuadratura de Gauss-Legendre es conocida por su alta precisión. A menudo, proporciona una aproximación muy precisa de integrales, incluso con un número relativamente pequeño de puntos de integración.
Eficacia: Para un número dado de nodos de Gauss-Legendre, este método suele ser más eficaz y preciso que otros métodos de cuadratura numérica, como la regla del trapecio o la regla de Simpson. Esto significa que requiere menos evaluaciones de la función para alcanzar una determinada precisión.
No necesita una malla uniforme: A diferencia de otros métodos, como la cuadratura de Newton-Cotes, no necesita que el intervalo de integración se divida en subintervalos de longitud uniforme. Puede tratar intervalos no uniformes y curvas de forma eficiente.
Funciona bien para funciones singulares: La cuadratura de Gauss-Legendre también es adecuada para integrar funciones que pueden tener singularidades en los puntos finales del intervalo, lo que puede ser problemático para otros métodos de integración.
Polinomios ortogonales: Los nodos de Gauss-Legendre son raíces de los polinomios de Legendre, que son ortogonales en el intervalo de integración ([-1, 1]). Esta propiedad ayuda a minimizar el error de aproximación y hace que el método sea robusto y preciso.
Amplia aplicabilidad: La cuadratura de Gauss-Legendre se puede aplicar a una amplia variedad de funciones y problemas de integración, lo que la hace útil en diversas áreas de la ciencia y la ingeniería.

En resumen, la integración con polinomios de Legendre y la cuadratura de Gauss-Legendre son técnicas poderosas y ampliamente utilizadas para calcular integrales numéricamente con alta precisión, especialmente en situaciones en las que se requiere una aproximación precisa o cuando se trabaja con funciones complicadas o no uniformes.

import numpy as np
from scipy import integrate

print(integrate.fixed_quad(np.sin, 0.0, np.pi/4, n=5))
